增加客户的产量，同时还能控制线型精度、提高切削效率、加大刀片使用率，转子刀盘在其中起到的作用不容小觑，目前我司SOFITEL品牌的转子刀盘反馈效果好，可详见案例如下：

一、高效粗铣加工案例

The Task:

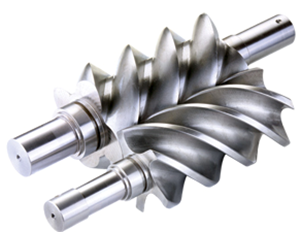

•工件: 螺杆压缩机转子

•工件材料客户要求提高效率，目标为普通铣削2倍

•冷却: 切: QT600

•加工内容: 粗铣型线

•加工要求:屑液外冷

•机床: 新泻螺杆专用铣床

The Solution:

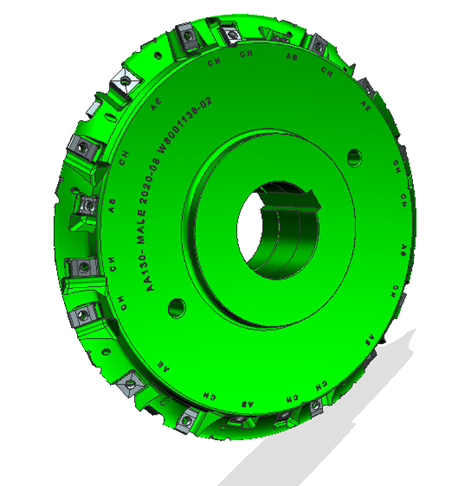

•螺杆专用铣刀，优化刀片排布，增加铣刀有效齿数

•铣刀直径 D=270mm

•铣削Zeff=8/4，是原有刀盘的2倍

•刀具型线精度+/-0.05，确保磨余量均匀分布

•用zui小数量刀片达成zui大有效切削刃数，同时zui大程度利用刀片切削刃长度，降低切削成本

Cutting Data:

•Vc=180 mm/min

•n=212 rpm

•F=800 mm/min

The Result:

•结合新泻铣床的高进给，效率与原Z=4铣刀相比，效率翻倍

•刀片每刃寿命折算后与普通铣刀相当，但延长每次装刀片后加工工件数量，减少停机换刀片时间 •切削过程平稳，无异常振动

二、双刀盘粗铣加工案例

The Task:

•工件: 螺杆压缩机转子

•工件材料: QT600

•加工内容: 粗铣型线

•加工要求: 客户要求提高效率，目标为普通铣削2倍

•冷却: 切屑液外冷 •机床: 新泻螺杆专用铣床

The Solution:

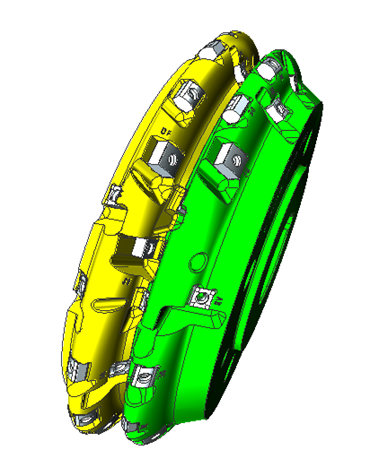

•由于转子型号较小，推荐使用双刀盘同时切削方案，一次走刀完成2个螺旋槽铣削

•机床功率仅需9.4KW, 机床主轴功率足够

•铣削Zeff=4/2

•双刀盘使用过程与单刀盘使用方法无区别，无需培训使用方法，方便机床操作工程师使用

Cutting Data:

•Vc=160 mm/min

•n=187 rpm

•F=393 mm/min

The Result:

•由于一次走刀完成2个槽加工，对于Z=6阴转子，通常需要6次走刀完成，双刀盘用3次走刀完成切削，效率翻倍

•切削过程平稳，无异常振动

•此方案特别适合机床进给速度较低，无法通过增加刀具有效刃数提升效率的工况

                                                                                                                        安装刀片位置模拟

三、精铣加工案例

The Task:

•工件: 螺杆压缩机转子

•工件材料: 45#调质

•加工内容: 精铣型线

•加工要求: 客户没有配置磨床，需要在铣床上完成粗精加工

•冷却: 气冷（精加工）

•机床: 青海二机螺杆专用铣床

The Solution:

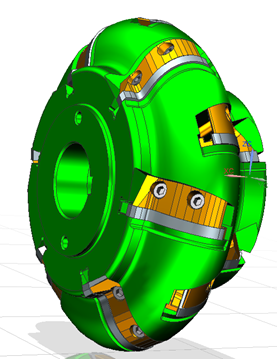

•推荐使用精铣刀做精铣加工，替代精磨

•新型斜锲压紧结构，保证刀片压紧后稳定性

•刀片可修磨后重复使用

•精铣Zeff=6

•结合激光扫描检测，工件实现现场测量，无需往返三坐标做中间过程检测，并避免了中间环节的对刀过程，

三坐标只完成终检，减少停机时间和辅助时间，大大提高了效率

Cutting Data:

•Vc=100 mm/min

•n=113 rpm

•F= 120 mm/min

The Result:

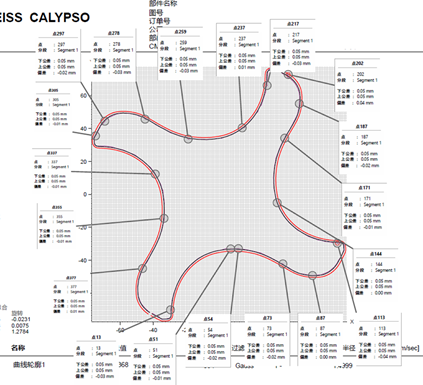

•工件型线精度控制在+/-0.03, 大部分区域在+/-0.01公差范围内

•结合激光扫描现场检测，提高了客户的生产效率和机床使用效率，缩短了客户的交货周期

                                                                                                                                                                                                    激光扫描配合使用，提高加工效率
